Description

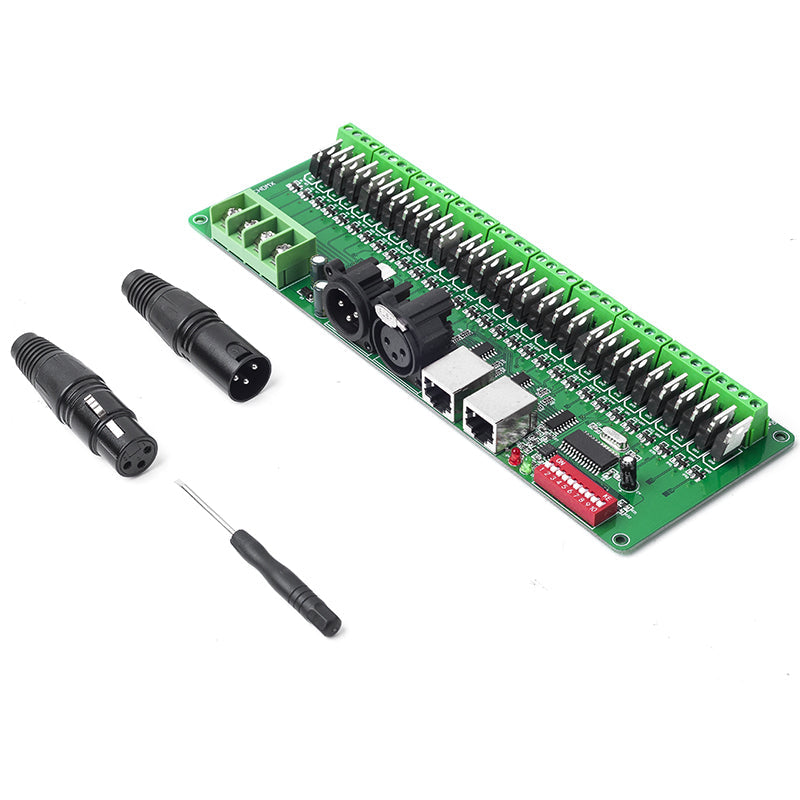

Mode d'emploi du décodeur constant 30CH-DMX512

Bienvenue dans l'utilisation du décodeur constant 30CH, qui tire parti de la technologie de contrôle microélectronique avancée. Cette technologie transforme les signaux de contrôle numériques standard DMX512/1990 de mode internationale en signaux de contrôle analogiques. Il y a 1 à 30 canaux de sortie ; chaque canal peut atteindre 256 niveaux de contrôle. Ce décodeur constant est utilisé lorsque l'équipement de contrôle DMX512 contrôle l'éclairage LED général.

Performances des produits :

Puissance d'entrée : DC9V-DC24V
Courant de charge maximal : 2 A/CH×30
Puissance de charge maximale : 720 W (12 V) 1 440 W (24 V)
Niveau de gris de sortie : 256
Signal d'entrée : DMX512/1990
Signal de sortie : 30 canaux PWM constant
Sortie DMX : 30 canaux
prise caron XLR-3 standard
Taille: L225*W80*H32
Poids brut : 300 g
Fonctions de base :
Il y a 30 canaux de sortie, peut se connecter avec des lampes simples ou RVB
Sortie de gradation de 0 à 100 %, chaque canal 256 niveaux de gris
Protocole d'entrée DMX512 standard international, code d'adresse défini par commutateurs DIP ;
Entrée CC large tension DC9V ~ DC24V ;
Chacun occupé par 30 adresses DMX.

Décodeur à utiliser :

Remarque : FUN = OFF (le dixième commutateur de code vers le haut) signifie accepter le mode de signal DMX512

Le premier réglage d'adresse DMX :
Le décodeur définit le bit d'adresse par commutateur de codage, dont 1 à 9 servent à définir l'adresse de départ du commutateur de code numérique binaire du DMX512, le premier est la position la plus basse, le neuvième est le bit le plus élevé du code d'adresse peut être réglé sur 255.

Le code d'adresse de démarrage DMX512 est la somme des commutateurs 1 à 9, en même temps, tournez le commutateur de code vers le bas (ON réglé sur « 1 »), puis la valeur du bit peut être obtenue ; commutateur de codage vers le haut (réglé sur « 0 »), la valeur du bit est 0.

Exemple 1 :
Comme le montre le schéma 1, l'adresse de démarrage DMX512 est définie sur 38, codant la position n° 6, 3, 2 sur le cadran du commutateur sur « 1 », les autres étant définies sur « 0 », puis la somme de la valeur du code du commutateur 1-9 est 32 + 4 + 2, c'est-à-dire l'adresse de démarrage DMX512 38

Schéma 1

Exemple 2 :

Comme le schéma 2, l'adresse de démarrage DMX512 est définie sur 388, le numéro de code du commutateur 2, 3, 6, 8 étant codé sur « 1 », les autres étant définis sur « 0 », alors la somme de la valeur du code du commutateur 1-8 est 4 + 128 + 256 = 388, c'est-à-dire l'adresse de démarrage DMX512 388.

Schéma 2

Mode d'emploi de l'effet automate

Remarque : le mode de fonctionnement est automatique lorsque l'interrupteur n° 10 est abaissé.

Choix de l'effet (bouton interrupteur n°1 à n°4) :

1. Appuyez sur n°1 : Cyclisme automatique.
2. Appuyez sur le bouton n° 2 : changement progressif du cycle de sept couleurs.
3. Appuyez sur les boutons 1 et 2 : fondu entrant et sortant RVB
4. Poussée n°3 : Saut de couleur Severn
5. Appuyez sur les boutons 1 et 3 : saut RVB.
6. Appuyez sur les boutons 2 et 3 : couleur rouge.
7. Appuyez sur les boutons 1, 2 et 3 : couleur verte.
8. Poussée n°4 : Couleur bleue.
9. Appuyez sur les boutons n°1 et 4 : Jaune.
10 : Poussée n°2 & 4 : Violet.
11. Appuyez sur les touches n°1, 2 et 3 : Cyan.
12. Poussée n°3 & 4 : blanc.
13. Appuyez sur les boutons n°1, 3 et 4 : changement et saut progressifs de cycle de sept couleurs.
14. Appuyez sur les boutons 2 et 3 et le cycle de couleurs RVB change et saute progressivement.
15. Appuyez sur les boutons n°1, 2, 3 et 4 : saut à sept couleurs et saut en couleurs RVB.

Choix de vitesse (interrupteur à bouton n° 5 à n° 8)

1. Appuyez sur le bouton n° 5 : 0,5 seconde. 2. Appuyez sur le bouton n° 6 : 1 seconde. 3. Appuyez sur le bouton n° 7 : 1,5 seconde. 4. Appuyez sur le bouton n° 8 : 2 secondes.

Schéma de connexion du système :
Plan 1 : Console DMX512 + décodeur DMX 30 canaux

Notes d'installation :

1 Ce type de contrôleur fonctionne uniquement sous DC9V-24V, qui est fourni par l'alimentation principale contrôlable correspondante, sinon le contrôleur sera endommagé.

2 Le fil UTP est connecté main dans la main pour former le câble, lorsque deux contrôleurs ou plus sont connectés.

L'alimentation électrique doit être coupée lors de la connexion des fils électriques et elle peut être allumée jusqu'à ce que les fils soient correctement connectés et que le voyant d'alimentation principale en rouge s'allume.

Le contrôleur doit fonctionner dans un environnement correctement ventilé, sec, non corrodé, sans gaz inflammable ni rouille.

5 Veuillez vérifier régulièrement la connexion des fils afin que les fils des entretoises isolantes vieillies, rongées par la rouille et endommagées puissent être remplacés à temps

Dépannage et maintenance simples :
